深入解析OpenGL坐标系统

OpenGL作为一款广泛应用于图形渲染和计算机图形学的库，其坐标系统是理解和应用OpenGL的基础。本文将深入解析OpenGL的坐标系统，帮助读者更好地掌握OpenGL编程。

一、OpenGL坐标系统的概述

OpenGL使用的是右手笛卡尔坐标系，其中Z轴正方向垂直于屏幕向外，X轴正方向从左到右，Y轴正方向从下到上。这种坐标系与我们在现实世界中的坐标系相似，便于我们理解和应用。

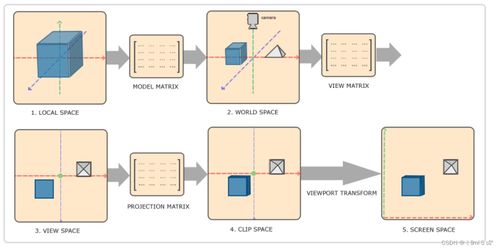

二、坐标系统的层次结构

OpenGL的坐标系统分为多个层次，主要包括以下几种：

1. 物体空间（Object Space）

物体空间是物体自身的坐标系，以物体的中心为原点。在这个坐标系中，物体的位置、旋转和缩放等变换都是相对于物体自身进行的。

2. 世界空间（World Space）

世界空间是所有物体共享的坐标系，以场景的中心为原点。在这个坐标系中，所有物体都位于同一个空间中，物体之间的相对位置关系可以通过变换矩阵来描述。

3. 视图空间（View Space）

视图空间是观察者所在的坐标系，以观察者的位置为原点。在这个坐标系中，场景中的物体都相对于观察者进行了变换，如平移、旋转和缩放等。

4. 投影空间（Projection Space）

投影空间是将视图空间中的物体投影到二维屏幕上的坐标系。在这个坐标系中，物体的z坐标被忽略，只保留x和y坐标，以便在屏幕上进行渲染。

5. 视口空间（Viewport Space）

视口空间是最终在屏幕上显示的坐标系，以屏幕的左下角为原点。在这个坐标系中，物体的坐标被缩放到屏幕的宽度和高度范围内，以便在屏幕上正确显示。

三、坐标变换

模型变换是指对物体进行平移、旋转和缩放等操作。这些操作可以通过相应的变换矩阵来实现。

2. 视图变换（View Transformation）

视图变换是指将物体从世界空间变换到视图空间。这通常通过摄像机矩阵来实现，摄像机矩阵描述了摄像机的位置和朝向。

3. 投影变换（Projection Transformation）

投影变换是指将视图空间中的物体投影到投影空间。这通常通过透视投影矩阵或正交投影矩阵来实现。

4. 视口变换（Viewport Transformation）

视口变换是指将投影空间中的物体缩放到视口空间。这通常通过视口矩阵来实现，视口矩阵描述了屏幕的宽度和高度。

OpenGL的坐标系统是理解和应用OpenGL编程的基础。通过本文的介绍，读者应该对OpenGL的坐标系统有了更深入的了解。在实际编程中，合理运用坐标变换可以帮助我们更好地实现各种图形效果。
