msp430 系统时钟,时钟源

在嵌入式系统中，时钟系统是核心组成部分之一。它负责为系统提供稳定的时钟信号，确保系统各个模块能够按照正确的时序运行。MSP430系列单片机以其低功耗、高性能的特点在嵌入式领域得到了广泛应用。本文将详细介绍MSP430系列单片机的系统时钟，包括时钟源、时钟信号以及时钟配置等。

时钟源

MSP430系列单片机的时钟系统主要由以下三个时钟源构成：

LFXT1CLK（低频/高频时钟源）：由外接晶体振荡器提供，无需外接两个振荡电容器。常用的晶体振荡器频率为32768Hz。

XT2CLK（高频时钟源）：由外接晶体振荡器提供，需要外接两个振荡电容器。常用的晶体振荡器频率为8MHz。

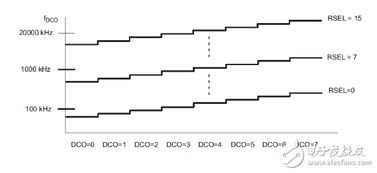

DCOCLK（数字可控制的RC振荡器）：产生内部时钟，频率可由软件配置。

时钟信号

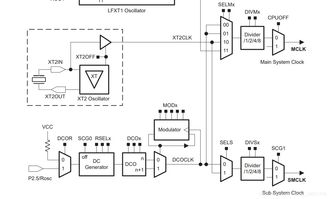

MSP430系列单片机通过以下三个时钟信号为系统提供时钟服务：

ACLK（辅助时钟）：由LFXT1CLK信号经1、2、4、8分频后得到。ACLK可由软件选作各个外围模块的时钟信号，一般用于低速外设。

MCLK（主系统时钟）：由软件选择来自LFXT1CLK、XT2CLK、DCOCLK三者之一，然后经1、2、4、8分频得到。MCLK主要用于CPU和系统。

SMCLK（子系统时钟）：由软件选择来自LFXT1CLK和DCOCLK，或者XT2CLK和DCOCLK，然后经1、2、4、8分频得到。SMCLK主要用于高速外设模块。

时钟配置

MSP430系列单片机的时钟配置主要通过以下寄存器完成：

DCO控制寄存器（DCOCTL）：用于配置DCOCLK的频率和输出。

基本时钟系统控制寄存器（BCSCTL1）：用于配置ACLK、MCLK和SMCLK的时钟源和分频。

基本时钟系统控制寄存器（BCSCTL2）：用于配置MCLK和SMCLK的时钟源和分频。

时钟系统实例

以下是一个MSP430F149单片机的时钟系统配置实例：

ACLK：使用LFXT1CLK，分频系数为8。

MCLK：使用XT2CLK，分频系数为1。

SMCLK：使用DCOCLK，分频系数为1。

配置代码如下：

BCSCTL1 = BCSCTL1 | XT2S_2; // 使用XT2CLK作为MCLK时钟源

DCOCTL = DCO0; // 设置DCO频率为8MHz

BCSCTL2 = BCSCTL2 | DIVM_0; // MCLK分频系数为1

BCSCTL2 = BCSCTL2 | DIVS_0; // SMCLK分频系数为1

MSP430系列单片机的时钟系统具有丰富的时钟源和时钟信号，通过合理的配置可以满足各种应用需求。掌握时钟系统的配置方法对于开发MSP430系列单片机应用至关重要。
