IT系统接地概述

在低压配电系统中，接地是确保电气安全、防止触电事故的重要措施。IT系统接地作为一种常见的接地方式，在电力系统中扮演着至关重要的角色。本文将详细介绍IT系统接地的概念、原理、特点及其应用。

IT系统接地定义

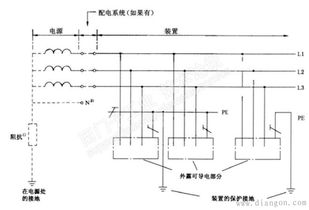

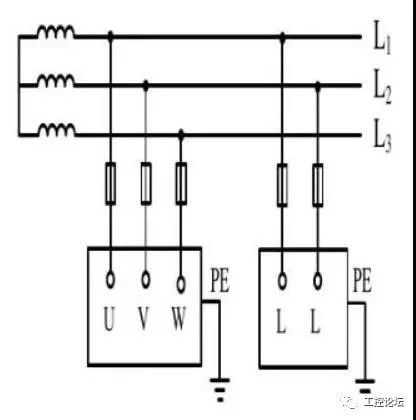

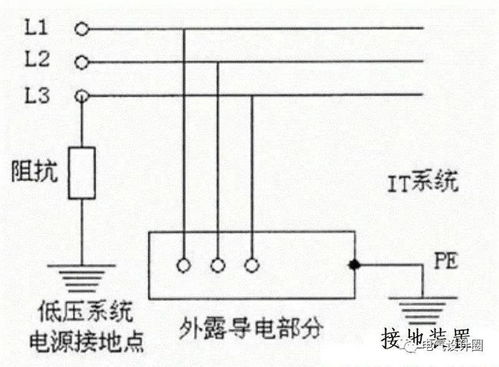

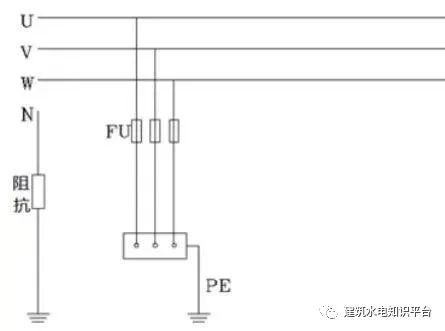

IT系统接地，即“电源中性点不接地，用电设备外露可导电部分直接接地”的系统。其中，“I”代表电源中性点不接地或通过高阻抗接地，“T”代表电气装置的外露可导电部分直接接地。

IT系统接地原理

IT系统接地原理如下：

1. 电源中性点不接地：在IT系统中，电源变压器中性点不接地，或通过高阻抗接地。这样可以避免因中性点接地而引起的故障电流过大，从而降低故障风险。

2. 用电设备外露可导电部分直接接地：在IT系统中，用电设备的外露可导电部分直接接地。当设备发生故障时，故障电流会通过接地线流入大地，从而保护人身安全。

IT系统接地特点

1. 供电连续性：IT系统在发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性。

2. 对地电压升高：发生接地故障时，对地电压升高1.73倍。

3. 降压变压器：220V负载需配降压变压器，或由系统外电源专供。

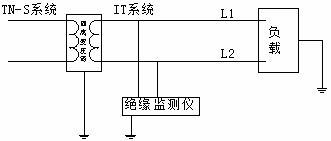

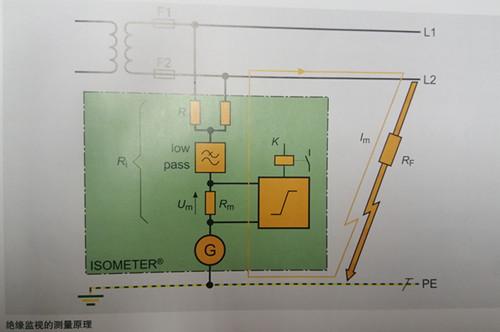

4. 绝缘监察器：安装绝缘监察器，以便及时发现接地故障。

IT系统接地应用

IT系统接地广泛应用于以下场所：

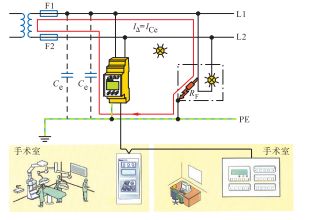

1. 应急电源：如医院手术室、消防设施等。

2. 供电连续性要求较高的场所：如数据中心、通信基站等。

3. 特殊环境：如潮湿、腐蚀性气体等环境。

IT系统接地注意事项

1. 接地电阻：确保接地电阻符合国家标准要求。

2. 接地线：选用合适的接地线，确保接地线导电性能良好。

3. 绝缘监察器：定期检查绝缘监察器，确保其正常工作。

4. 接地系统维护：定期对接地系统进行检查、维护，确保接地系统安全可靠。

IT系统接地作为一种重要的接地方式，在低压配电系统中发挥着重要作用。了解IT系统接地的原理、特点和应用，有助于提高电气安全水平，保障人民群众的生命财产安全。在实际应用中，应严格按照国家标准和规范进行接地设计和施工，确保接地系统安全可靠。
