lte系统帧结构,基本概念

随着移动通信技术的不断发展，4G LTE（Long Term Evolution）已经成为全球范围内广泛应用的移动通信技术。LTE系统帧结构是其核心组成部分，它决定了数据传输的效率和质量。本文将详细介绍LTE系统的帧结构，包括其基本概念、FDD和TDD两种模式下的帧结构特点，以及帧结构在LTE系统中的重要性。

基本概念

在LTE系统中，帧结构是指将时间划分为不同的时间段，以便于数据传输和同步。帧结构的基本单位包括帧（Frame）、子帧（Subframe）、时隙（Slot）和符号（Symbol）等。

1. 帧是时间上的一个周期，用于组织数据传输。

2. 子帧是帧的进一步划分，每个子帧包含两个时隙。

3. 时隙是子帧中的时间单元，用于传输上下行数据。

4. 符号是时隙中的时间单元，用于传输一个数据包。

FDD帧结构

FDD（Frequency Division Duplex）模式下的LTE系统，上下行链路使用不同的频率进行传输。FDD帧结构具有以下特点：

1. 帧长度：FDD帧的长度为10毫秒，由20个时隙组成。

2. 时隙分配：每个时隙长度为0.5毫秒，编号为0到19。

3. 子帧分配：每个子帧包含两个时隙，编号为0到9。

4. 上下行传输：在FDD模式下，上下行链路在频域中分离，即下行链路和上行链路使用不同的频率进行传输。

5. 半双工和全双工：在FDD模式下，UE（用户设备）不能在同一个子帧里既发送数据又接收数据，但在全双工模式下，UE可以同时发送和接收数据。

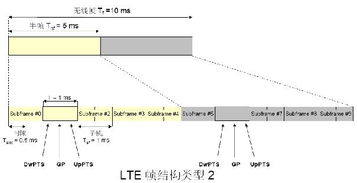

TDD帧结构

TDD（Time Division Duplex）模式下的LTE系统，上下行链路使用相同的频率，但在不同的时间点进行传输。TDD帧结构具有以下特点：

1. 帧长度：TDD帧的长度为10毫秒，由两个半帧组成。

2. 半帧分配：每个半帧包含10个时隙，编号为0到9。

3. 时隙分配：每个时隙长度为0.5毫秒，编号为0到9。

4. 上下行传输：在TDD模式下，上下行链路在时域中分离，即上行链路和下行链路在不同的时隙使用相同的频率进行传输。

5. 子帧配置：TDD帧结构支持多种子帧配置，如下行、上行、特殊子帧等，以满足不同的业务需求。

帧结构的重要性

帧结构在LTE系统中具有以下重要性：

1. 数据传输效率：合理的帧结构可以提高数据传输效率，降低传输延迟。

2. 系统同步：帧结构有助于实现系统同步，提高数据传输的可靠性。

3. 业务支持：不同的帧结构可以支持不同的业务需求，如视频、语音等。

4. 资源分配：帧结构有助于实现资源的合理分配，提高系统容量。

LTE系统帧结构是移动通信技术的重要组成部分，它决定了数据传输的效率和质量。本文详细介绍了LTE系统的帧结构，包括基本概念、FDD和TDD两种模式下的帧结构特点，以及帧结构在LTE系统中的重要性。了解和掌握LTE系统帧结构对于移动通信工程师和研究人员具有重要意义。
