MVR系统图详解：机械蒸汽再压缩技术的核心图示

MVR（机械蒸汽再压缩）系统是一种高效的节能技术，广泛应用于化工、食品、制药等行业。本文将详细介绍MVR系统图，帮助读者更好地理解这一技术的核心构成和工作原理。

一、MVR系统概述

MVR系统是一种利用蒸发过程中产生的二次蒸汽进行再压缩，从而实现热能回收和节能的技术。与传统蒸发器相比，MVR系统可以显著降低能源消耗，提高生产效率。

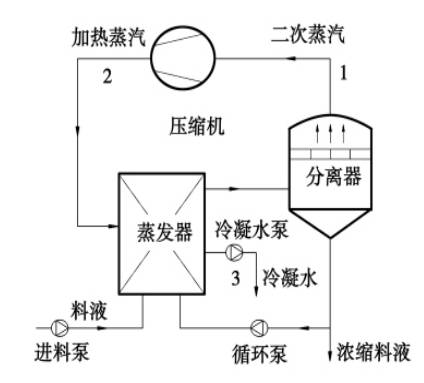

二、MVR系统图组成

MVR系统图主要由以下几个部分组成：

1. 蒸汽发生器

蒸汽发生器是MVR系统的核心部件，其主要功能是将原料液加热至沸腾，产生二次蒸汽。

2. 蒸汽压缩机

蒸汽压缩机是MVR系统的动力源，其主要作用是将二次蒸汽压缩至更高的压力，提高其热能。

3. 蒸发器

蒸发器是MVR系统中的主要热交换设备，其主要功能是将原料液加热至沸腾，产生二次蒸汽。

4. 冷凝器

冷凝器是MVR系统中的热交换设备，其主要作用是将二次蒸汽冷凝成水，释放出热能。

5. 排水系统

排水系统负责将蒸发过程中产生的废水排出系统，保证MVR系统的正常运行。

三、MVR系统工作原理

MVR系统的工作原理如下：

1. 原料液进入蒸汽发生器，被加热至沸腾，产生二次蒸汽。

2. 二次蒸汽进入蒸汽压缩机，被压缩至更高的压力。

3. 压缩后的二次蒸汽进入蒸发器，对原料液进行加热，产生更多的二次蒸汽。

4. 二次蒸汽在蒸发器中冷凝成水，释放出热能。

5. 冷凝水进入冷凝器，释放出剩余的热能。

6. 冷凝水经过排水系统排出系统。

四、MVR系统优势

MVR系统具有以下优势：

1. 节能降耗

MVR系统可以回收蒸发过程中产生的二次蒸汽，减少对外部能源的需求，降低生产成本。

2. 提高生产效率

MVR系统可以连续运行，提高生产效率，满足生产需求。

3. 环保减排

MVR系统可以减少废水的排放，降低对环境的影响。

MVR系统作为一种高效的节能技术，在各个行业中得到了广泛应用。通过本文对MVR系统图的详细介绍，相信读者对MVR系统的构成、工作原理和优势有了更深入的了解。
