LabVIEW温度采集系统的设计与实现

随着工业自动化和智能化的发展，温度监测在各个领域都扮演着至关重要的角色。LabVIEW作为一款功能强大的图形化编程软件，在温度采集系统中有着广泛的应用。本文将详细介绍LabVIEW温度采集系统的设计与实现过程。

一、系统概述

LabVIEW温度采集系统主要由以下几个部分组成：传感器模块、数据采集模块、数据处理模块、显示模块和报警模块。

二、传感器模块

传感器模块是温度采集系统的核心，负责将温度信号转换为电信号。常用的温度传感器有热电偶、热电阻和温度变送器等。本文以热电偶为例，介绍其工作原理和选型。

热电偶是一种基于热电效应的温度传感器，由两种不同金属丝组成。当两种金属丝的接触端温度不同时，会产生电动势，该电动势与温度呈线性关系。根据金属丝的种类，热电偶可分为K型、J型、T型等。

三、数据采集模块

数据采集模块负责将传感器输出的模拟信号转换为数字信号，以便于后续处理。LabVIEW提供了丰富的数据采集模块，如NI-9201、NI-9211等。本文以NI-9201为例，介绍其与LabVIEW的连接和配置。

1. 硬件连接：将热电偶的输出端连接到NI-9201的数据采集卡上，同时将数据采集卡连接到电脑的PCIe插槽中。

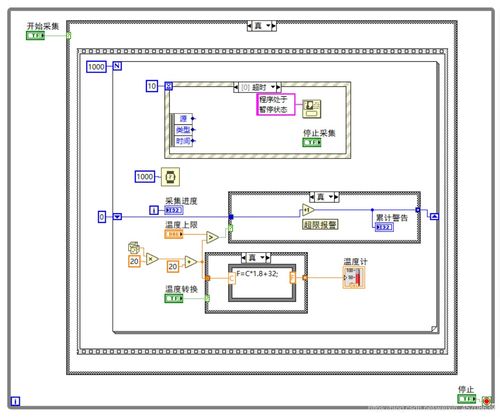

2. 软件配置：在LabVIEW中，创建一个新的VI，添加“数据采集”功能模块，选择NI-9201作为数据采集设备。配置采样率、通道数、触发方式等参数。

四、数据处理模块

数据处理模块负责对采集到的温度数据进行处理，如滤波、转换等。LabVIEW提供了丰富的数据处理函数，如滤波器、转换函数等。

1. 滤波：为了消除噪声，提高数据质量，可以对采集到的温度数据进行滤波处理。LabVIEW提供了多种滤波器，如移动平均滤波器、卡尔曼滤波器等。

2. 转换：由于热电偶输出的电动势与温度呈非线性关系，需要将其转换为温度值。LabVIEW提供了热电偶转换函数，如K型热电偶转换函数等。

五、显示模块

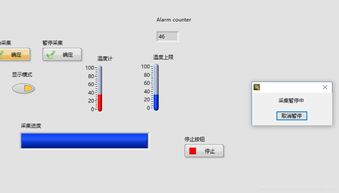

显示模块负责将处理后的温度数据显示在界面上，便于用户观察和分析。LabVIEW提供了丰富的图形化控件，如波形图表、数字显示等。

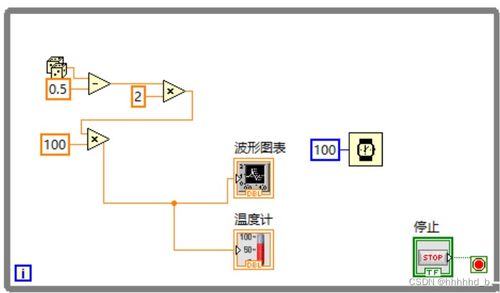

1. 波形图表：将温度数据以曲线形式显示，便于观察温度变化趋势。

2. 数字显示：将温度值以数字形式显示，便于用户直观了解温度值。

六、报警模块

报警模块负责在温度超出预设范围时发出警报，提醒用户注意。LabVIEW提供了多种报警方式，如声音报警、灯光报警等。

1. 声音报警：当温度超出预设范围时，播放预设的声音文件。

2. 灯光报警：当温度超出预设范围时，点亮预设的灯光。

本文详细介绍了LabVIEW温度采集系统的设计与实现过程，包括传感器模块、数据采集模块、数据处理模块、显示模块和报警模块。通过LabVIEW强大的图形化编程功能，可以轻松实现温度采集系统的开发，提高系统的稳定性和可靠性。
