FPGA上的嵌入式系统设计实例

二、系统需求与设计目标

本实例设计的目标是开发一个基于FPGA的嵌入式系统，实现以下功能：

1. 数据采集：从传感器采集数据，如温度、湿度、光照等。

2. 数据处理：对采集到的数据进行滤波、压缩等处理。

3. 数据传输：将处理后的数据传输到上位机进行显示和分析。

4. 控制输出：根据处理后的数据，控制执行器的动作。

三、硬件设计

本实例的硬件设计主要包括以下模块：

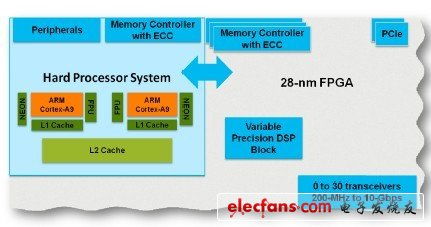

1. FPGA开发板：选用Xilinx Zynq-7000系列FPGA开发板，该开发板集成了ARM Cortex-A9处理器和FPGA逻辑单元，具有强大的处理能力和可编程性。

2. 传感器模块：根据实际需求选择合适的传感器，如温度传感器、湿度传感器、光照传感器等。

3. 执行器模块：根据实际需求选择合适的执行器，如继电器、电机等。

4. 通信模块：选用USB或以太网通信模块，实现与上位机的数据传输。

四、软件设计

本实例的软件设计主要包括以下部分：

1. FPGA程序设计：使用Vivado开发环境编写FPGA程序，实现数据采集、处理和传输等功能。

2. ARM程序设计：使用Vivado HLS或Vivado SDK编写ARM程序，实现与FPGA的通信和控制功能。

3. 上位机程序设计：使用C++或Python等编程语言编写上位机程序，实现数据的显示和分析。

五、系统实现与测试

1. 系统实现：根据硬件设计和软件设计，将各个模块进行集成，实现整个嵌入式系统。

2. 系统测试：对系统进行功能测试、性能测试和稳定性测试，确保系统满足设计要求。

六、实例分析

本实例以一个基于FPGA的智能家居控制系统为例，实现以下功能：

1. 采集室内温度、湿度、光照等数据。

2. 根据采集到的数据，自动调节空调、灯光等设备。

3. 通过USB接口将数据传输到上位机进行显示和分析。

本文介绍了一个基于FPGA的嵌入式系统设计实例，通过硬件和软件的设计与实现，实现了数据采集、处理、传输和控制等功能。该实例为嵌入式系统设计者提供了参考，有助于提高嵌入式系统的设计水平和应用范围。
