L298N电机驱动模块电路板图详解

随着电子技术的不断发展，电机驱动模块在自动化控制、机器人技术等领域得到了广泛应用。L298N作为一款高性能的电机驱动芯片，因其高电压、大电流、高效率等特点，被广泛应用于各种电机驱动系统中。本文将详细介绍L298N电机驱动模块的电路板图，帮助读者更好地理解和应用该模块。

一、L298N电机驱动模块概述

L298N是ST公司生产的一种高电压、大电流电机驱动芯片，属于H桥集成电路。它具有以下特点：

工作电压高，最高可达46V。

输出电流大，瞬间峰值电流可达3A，持续工作电流为2A。

额定功率25W。

内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载。

采用标准逻辑电平信号控制。

具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作。

有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作。

可以外接检测电阻，将变化量反馈给控制电路。

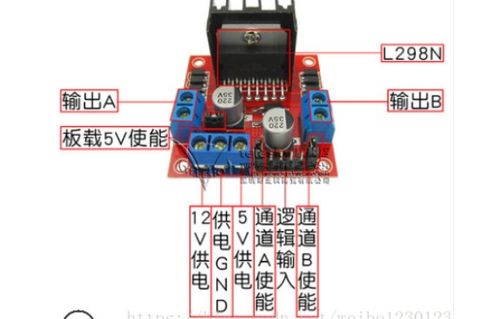

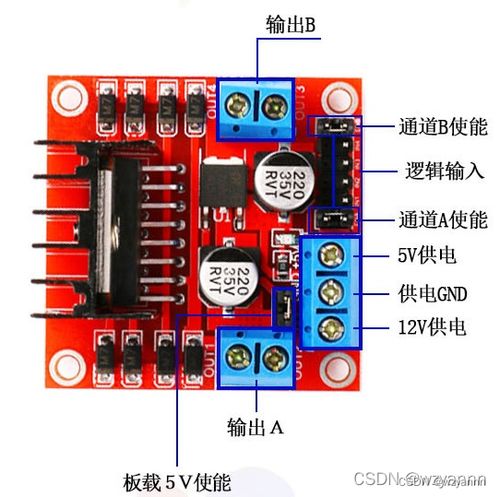

二、L298N电机驱动模块电路板图解析

L298N电机驱动模块电路板图主要由以下几个部分组成：

电源部分：为L298N芯片提供工作电压，通常为12V或24V。

控制信号输入部分：通过逻辑电平信号控制L298N芯片的输出。

输出部分：驱动电机转动。

保护电路：防止过电压、过电流等异常情况发生。

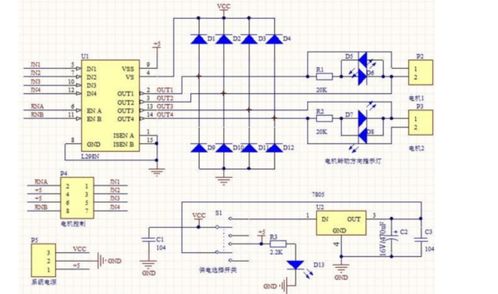

以下为L298N电机驱动模块电路板图的基本结构：
