基于fpga的嵌入式图像处理系统设计

引言

一、FPGA简介

FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种可编程逻辑器件，具有高度的灵活性和可扩展性。FPGA内部包含大量的逻辑单元、存储单元和可编程互连资源，用户可以通过编程的方式将这些资源连接起来，实现各种复杂的数字逻辑功能。

二、嵌入式图像处理系统设计概述

嵌入式图像处理系统设计主要包括硬件设计和软件设计两个方面。

1. 硬件设计

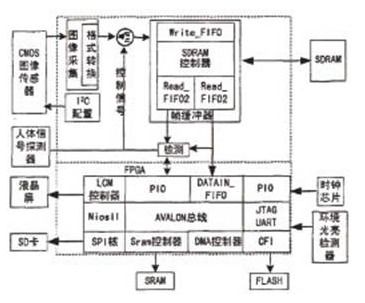

硬件设计主要包括FPGA芯片、摄像头、存储器、显示设备等模块。其中，FPGA芯片是系统的核心，负责图像处理算法的实现；摄像头负责采集图像数据；存储器用于存储图像数据和处理结果；显示设备用于显示处理后的图像。

2. 软件设计

软件设计主要包括图像处理算法、系统控制程序和用户界面等。图像处理算法是系统的核心，负责对采集到的图像数据进行处理；系统控制程序负责协调各个模块之间的工作；用户界面用于用户与系统交互。

三、基于FPGA的图像处理算法设计

基于FPGA的图像处理算法设计主要包括以下几种：

1. 点操作

点操作是最基本的图像处理操作，包括像素值取反、灰度化、二值化等。这些操作可以通过简单的逻辑运算实现。

2. 彩色图像处理

彩色图像处理主要包括色彩空间转换、阈值化、校正、增强等操作。这些操作可以通过查找表（LUT）和查找表查找（LUT-based）算法实现。

3. 局部滤波器

局部滤波器包括线性滤波器、非线性滤波器、排序滤波器、颜色滤波器、形态学滤波器等。这些滤波器可以通过卷积运算实现。

4. 几何变换

几何变换包括插值、配准等操作。这些操作可以通过坐标变换和像素插值实现。

5. 线性变换

线性变换包括FFT、DFT、小波变换、哥兹柔算法等。这些变换可以通过FPGA内部的数字信号处理器（DSP）模块实现。

6. 目标检测和标记

目标检测和标记包括距离变换、分水岭变换、哈夫变换等。这些操作可以通过FPGA内部的数字信号处理器（DSP）模块实现。

四、系统测试与优化

系统测试主要包括功能测试、性能测试和稳定性测试。在测试过程中，需要根据测试结果对系统进行优化，以提高系统的性能和稳定性。

1. 功能测试

功能测试主要验证系统是否能够完成预期的图像处理任务，包括图像采集、处理、显示等功能。

2. 性能测试

性能测试主要评估系统的处理速度、功耗等性能指标，以确保系统在实际应用中能够满足需求。

3. 稳定性测试

稳定性测试主要验证系统在长时间运行过程中是否会出现故障，以确保系统的可靠性。

五、结论

基于FPGA的嵌入式图像处理系统设计具有高速度、低功耗、可编程性强等优点，在图像处理领域具有广泛的应用前景。随着FPGA技术的不断发展，基于FPGA的嵌入式图像处理系统将会在更多领域得到应用。
