基于PID算法的水温控制系统设计

一、系统概述

水温控制系统主要由温度传感器、执行器、控制器和电源等部分组成。温度传感器用于检测水温，执行器用于调节水温，控制器则根据设定温度和实际水温之间的偏差，通过PID算法进行调节，实现水温的精确控制。

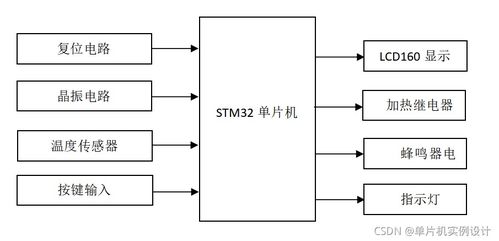

二、系统组成

1. 温度传感器：选用高精度、快速响应的温度传感器，如DS18B20，用于实时监测水温。

2. 执行器：选用可控硅调压器或继电器，根据控制器输出的控制信号调节加热功率。

3. 控制器：采用89C52单片机作为核心控制器，实现PID算法的运算和控制逻辑。

4. 电源：为系统提供稳定的电源供应，确保系统正常运行。

三、PID算法原理

PID算法是一种常用的控制算法，其基本原理是通过比例（P）、积分（I）和微分（D）三个参数来调节控制信号，以达到稳定控制的目的。

1. 比例（P）：根据设定温度和实际水温之间的偏差，直接输出控制信号。

2. 积分（I）：根据偏差的累积值，输出控制信号，消除稳态误差。

3. 微分（D）：根据偏差的变化率，输出控制信号，提高系统的响应速度。

四、系统设计

1. 硬件设计：根据系统需求，设计电路原理图，包括温度传感器电路、执行器电路、控制器电路和电源电路等。

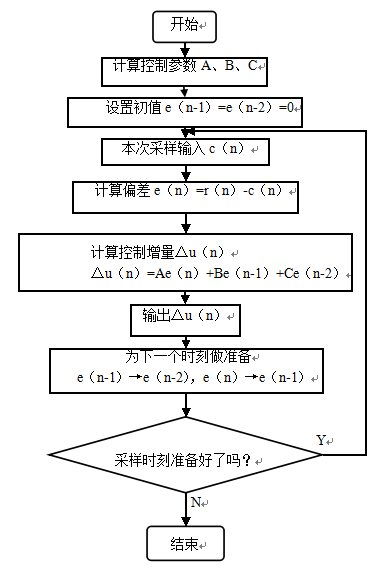

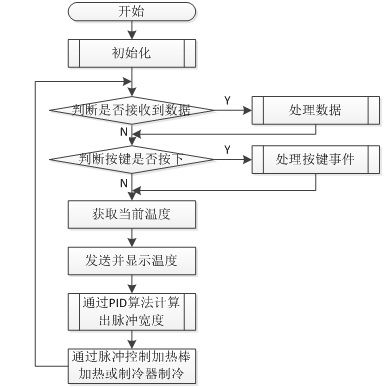

2. 软件设计：编写单片机程序，实现PID算法的运算和控制逻辑。程序主要包括以下部分：

（1）初始化：设置PID参数、定时器等。

（2）温度采集：读取温度传感器数据。

（3）PID计算：根据设定温度和实际水温之间的偏差，计算PID控制信号。

（4）执行器控制：根据PID控制信号，调节加热功率。

（5）显示与监控：通过LCD显示屏显示水温、设定温度和PID参数等信息。

五、系统调试与优化

1. 调试：通过实际运行，观察系统性能，调整PID参数，使系统达到最佳控制效果。

2. 优化：针对系统存在的问题，进行硬件和软件的优化，提高系统的稳定性和可靠性。

六、结论

本文介绍了一种基于PID算法的水温控制系统设计，通过温度传感器、执行器和控制器等部分，实现了水温的精确控制。该系统具有控制精度高、响应速度快、稳定性好等优点，可广泛应用于家庭、工业等领域的水温控制。

七、展望

随着物联网技术的发展，水温控制系统可以与智能家居、工业自动化等领域相结合，实现远程监控和控制，提高生活品质和生产效率。未来，水温控制系统将朝着智能化、网络化、节能环保等方向发展。
