单防区模块接线图:基础知识与操作指南

一、单防区模块概述

单防区模块是一种用于检测特定区域安全状态的设备,通常由探测器、控制器和报警器组成。当探测器检测到异常情况时,会向控制器发送信号,控制器再通过报警器发出警报。单防区模块广泛应用于家庭、企业、公共场所等场合的安全防护。

二、单防区模块接线图组成

单防区模块接线图主要由以下几部分组成:

电源线:用于为模块提供电源,通常为红色和黑色两根线。

信号线:用于传输探测器与控制器之间的信号,通常为绿色和白色两根线。

报警器线:用于连接报警器,通常为黄色和蓝色两根线。

地线:用于接地,通常为黑色或棕色一根线。

三、单防区模块接线步骤

将电源线(红色和黑色)分别连接到模块的VCC和GND端。

将信号线(绿色和白色)分别连接到模块的A和B端。

将报警器线(黄色和蓝色)分别连接到模块的NO和NC端。

将地线(黑色或棕色)连接到模块的GND端。

检查所有接线是否牢固,确保没有短路或接触不良的情况。

四、注意事项

在接线过程中,请注意以下事项:

确保电源电压符合模块的要求,通常为DC12V或DC24V。

在接线过程中,请确保手部干燥,避免因潮湿导致短路。

在连接信号线和报警器线时,请确保线序正确,避免因线序错误导致设备无法正常工作。

在连接地线时,请确保接地良好,避免因接地不良导致设备工作不稳定。

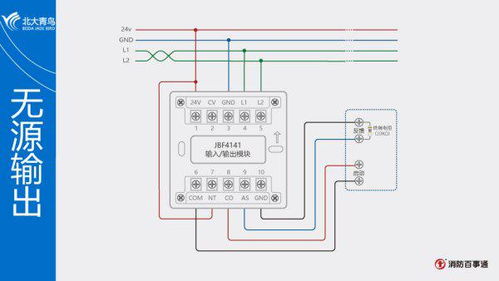

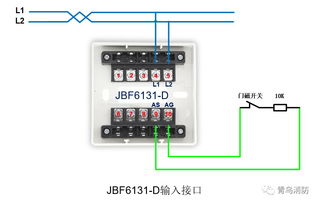

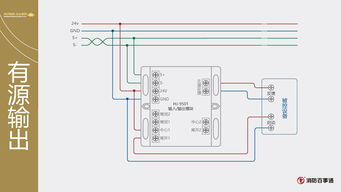

五、单防区模块接线图示例
